Großmaßstäbliche Pfahlprobebelastungen in der Versuchsgrube
| Ansprechpartner: | Dr.-Ing. Peter Schwarz |

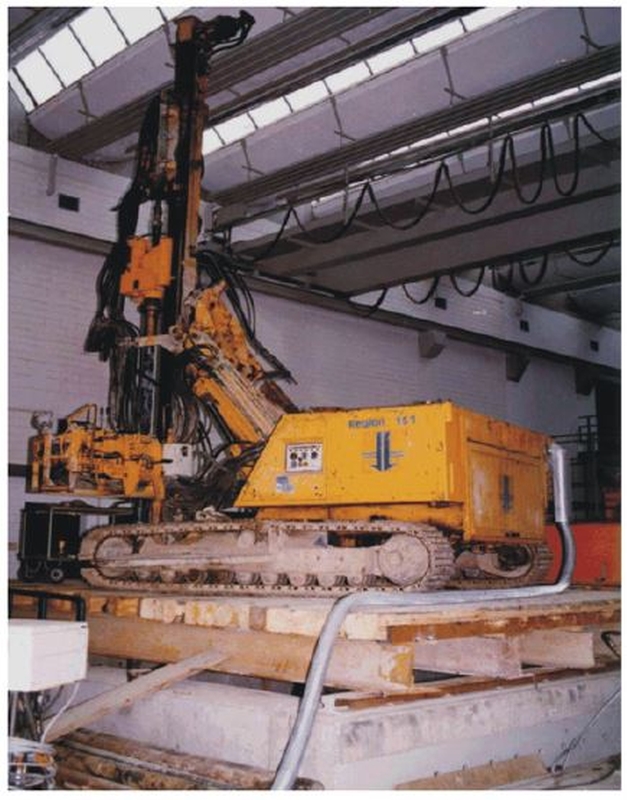

Bohrgerät auf der Arbeitsbühne über der Versuchsgrube

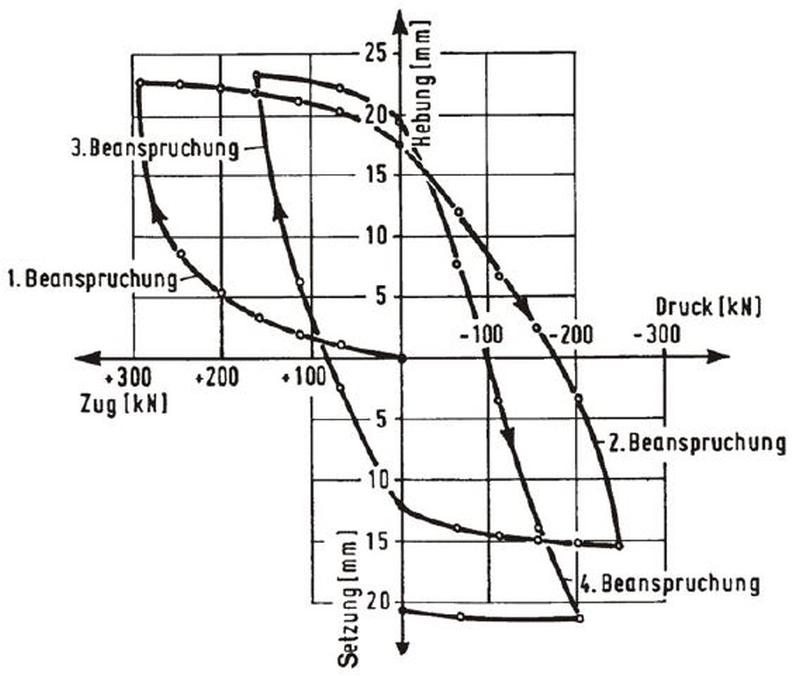

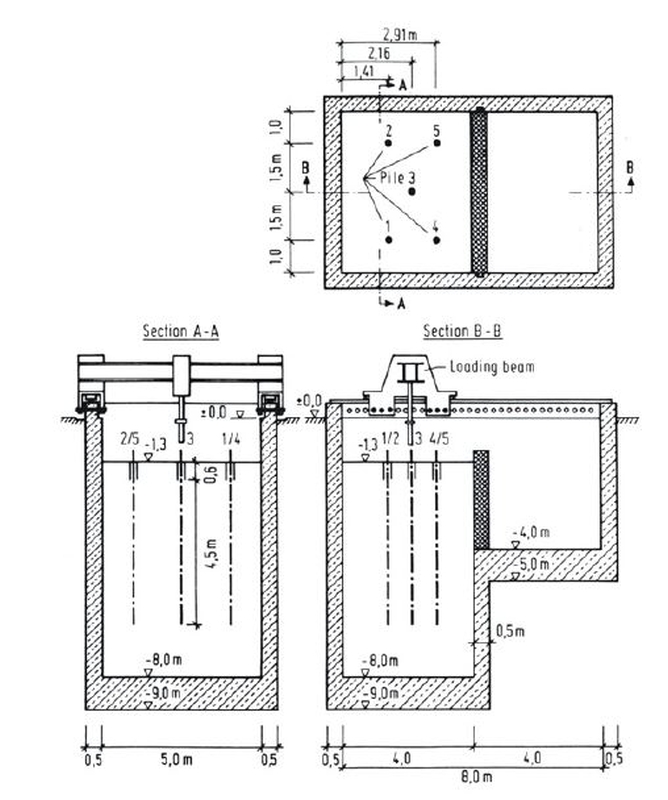

Schnitt durch die Versuchsgrube und Last-Verschiebungsdiagramm

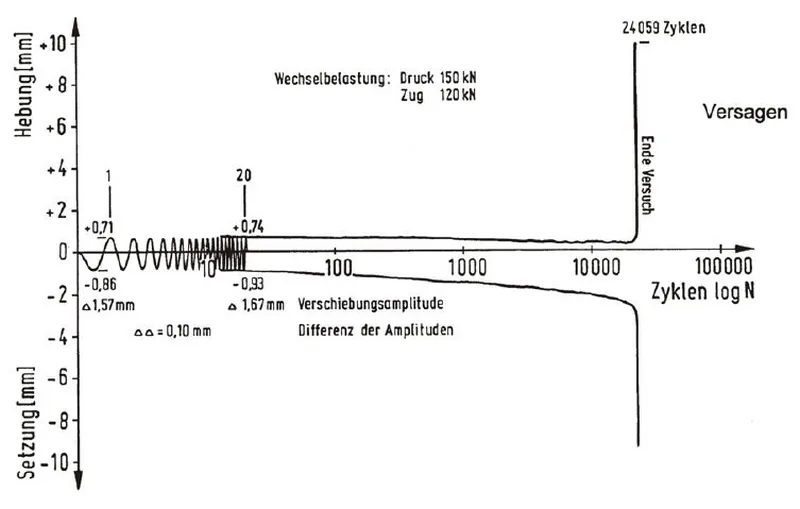

Zyklische Probebelastungen Lastwechsel - Verschiebungsdiagramm

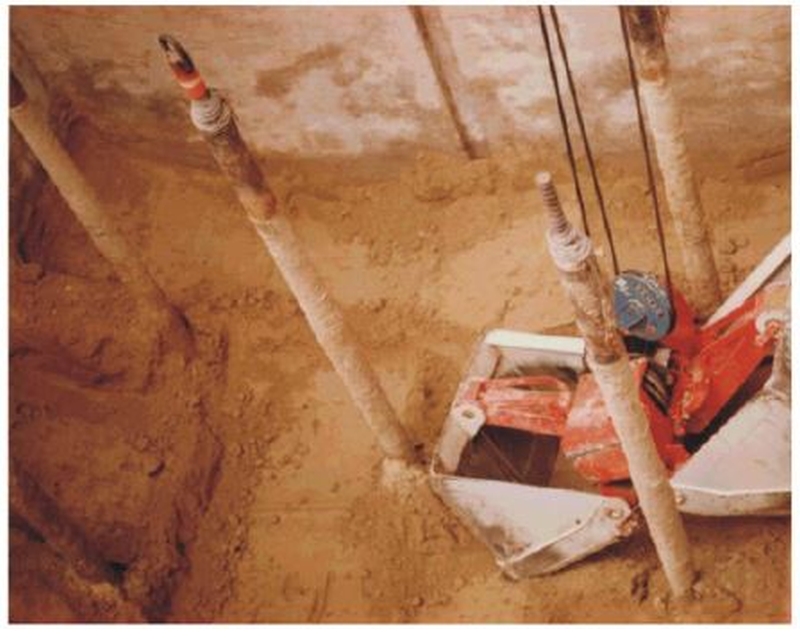

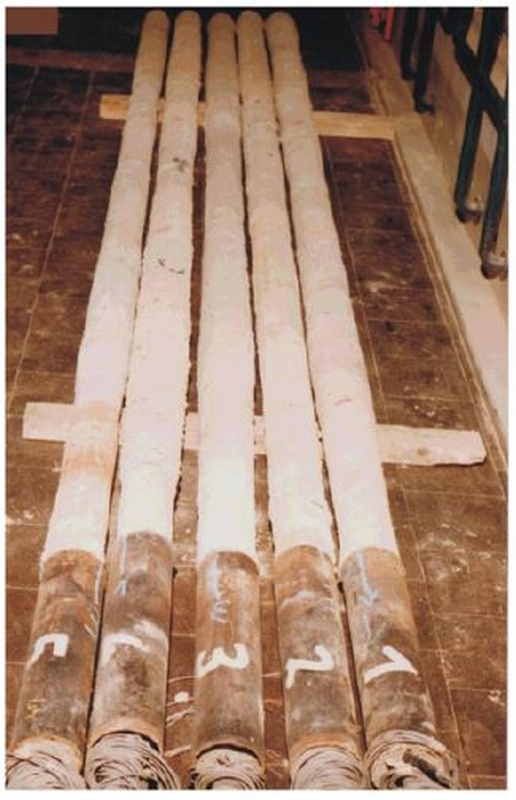

Wiederausbau des Versuchsbodens und der Pfähle aus der Versuchsgrube

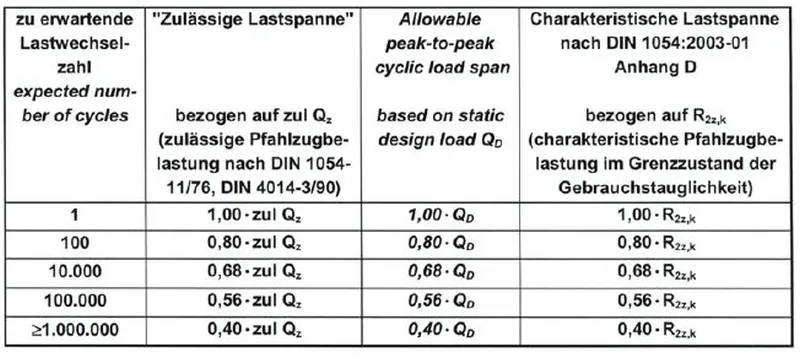

Zur Untersuchung des Tragverhaltens von axial zyklisch belasteten Pfahlgründungen wurden in der Versuchsgrube des Prüfamts für Grundbau, Bodenmechanik und Felsmechanik der TU München zehn realitätsnah hergestellte, axial belastete Verpresspfähle von 5 m Länge in einem Sandboden mit bis zu 200.000 Lastwechseln geprüft. Für die unter zyklischer Dauerbeanspruchung wesentlich geringere Belastbarkeit wurde ein Sicherheitskonzept formuliert, in dem "zulässige Lastspannen", abgestuft zwischen dem 1,0 bis 0,4 fachen der statisch zulässigen Last in Abhängigkeit von der angestrebten Anzahl der Lastwechsel angegeben werden. Sie sind in die neue DIN 1054:2003-01, Anhang D, Tabelle D.2 aufgenommen.
