Machbarkeitsstudie zur geothermischen Nutzung beim Hauptbahnhof München
| Ansprechpartner: | Prof. Dr.-Ing. habil. Jochen Fillibeck
|
Baumassnahme

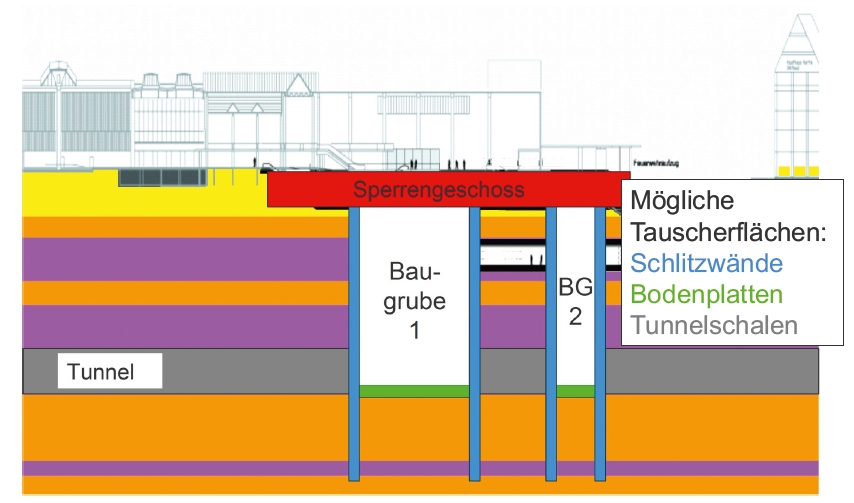

Schematische Darstellung des Bodenaufbaus und möglicher Tauscherflächen
für eine geothermische Nutzung.

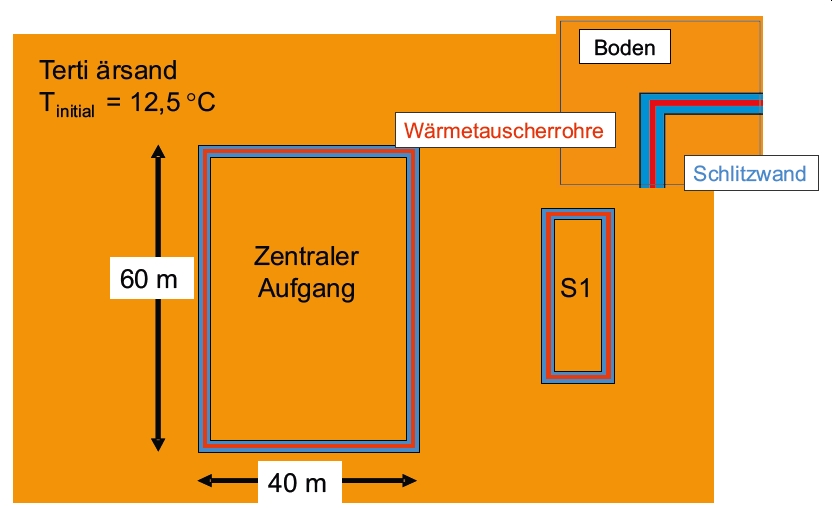

FE-Modell und Randbedingungen
Schematische Darstellung des 2D Simulationsmodels. Die Wärmetauscher
wurden über eine Flux Randbedingung dargestellt.

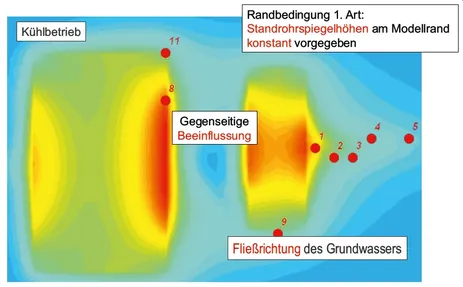

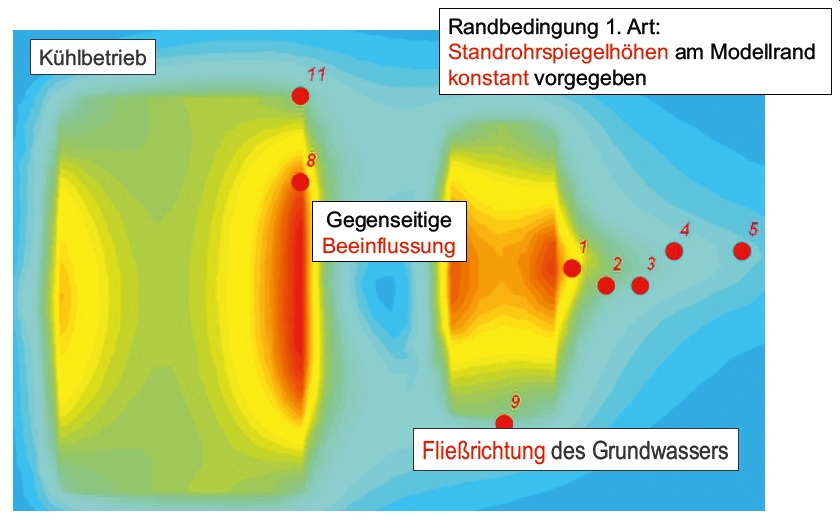

Temperaturverteilung im Modell
Darstellung der Temperaturverteilung nach 365 Tagen bei einer
Wärmestromdichte von 7 W/m² im Quartär / Tertiär 1 unter Berücksichtigung
der Grundwasserströmung.

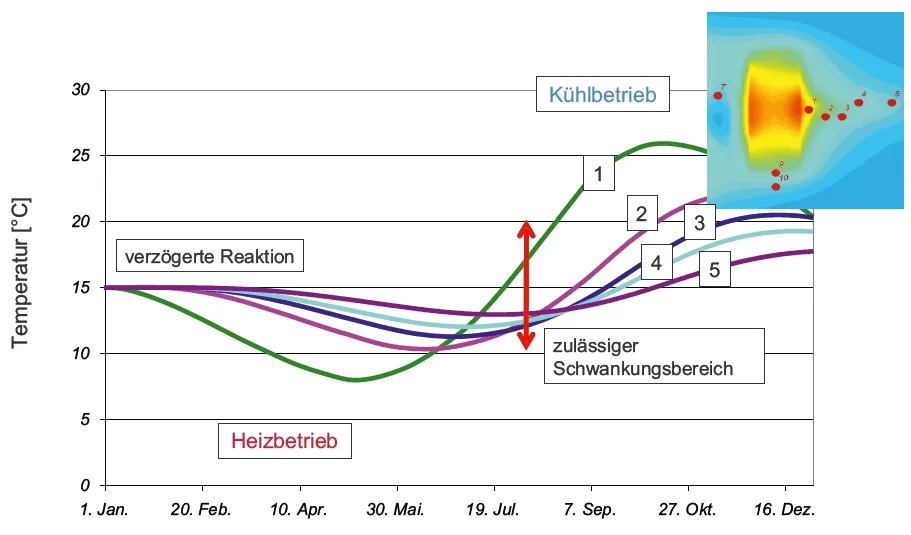

Temperaturganglinie im Boden
Temperaturganglinie aus 2D FE- Simulation an repräsentativen Punkten
im Boden über ein Jahr bei einer Wärmestromdichte von 7 W/m²

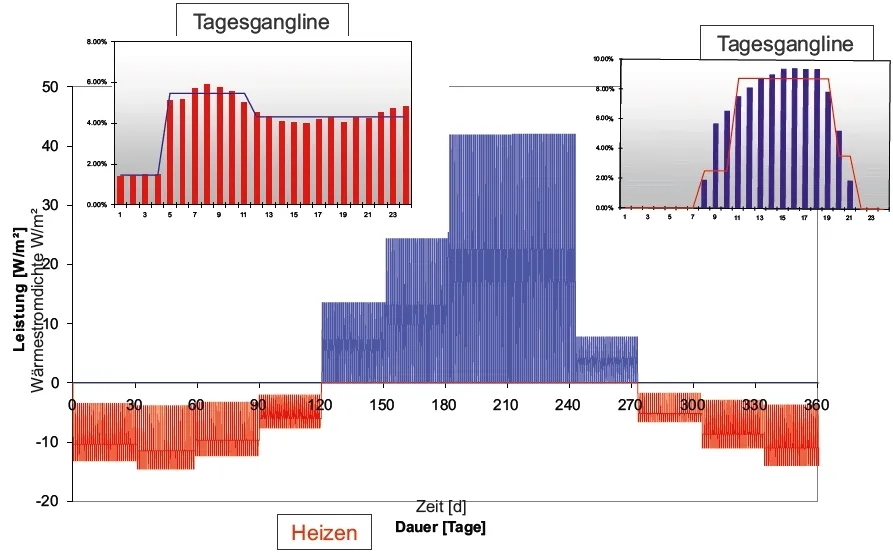

Wärmestromdichte über die Zeit
Darstellung der Wärmestromdichte über die Zeit. Simulation unter
Annahmen des Energieverbrauchs des Hauptbahnhof München.
Hochtemperaturspeicher

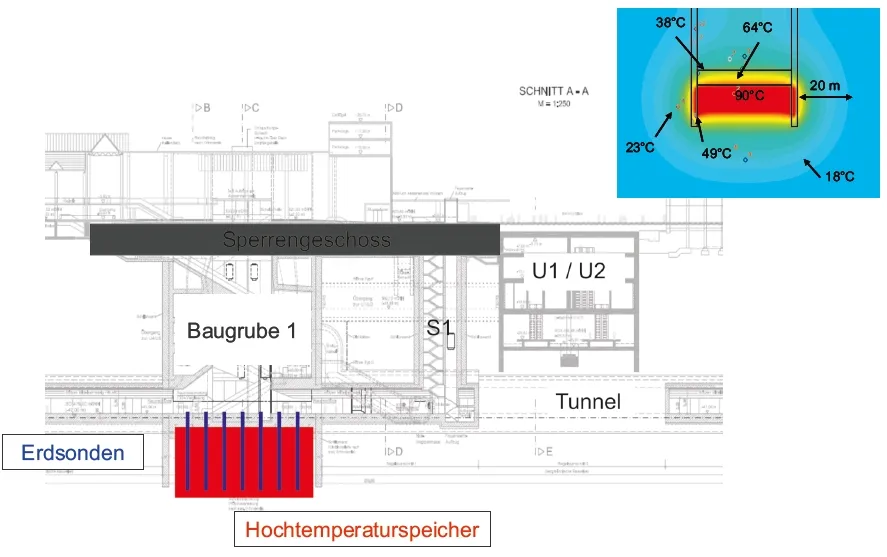

Schematische Darstellung eines Hochtemperaturspeichers unter der Boden-
platte der Baugrube 1 des Bahnhofes.
Temperaturverteilung im Boden nach Simulation der Auskühlung über
180 Tage des auf 90 °C aufgeladenen Energiespeichers
