Rosenheimer Seeton - geotechnische Herausforderung

Ansprechpartner:

Dr.-Ing. Daniel Rebstock

Dr.-Ing. Stefan Vogt

M.Sc. Patrick Berz





Mangfallbrücke B12 / Westtangente Rosenheim

Strukturempfindliche feinkörnige Böden (hier:
abgelagerte Sedimente, s.g. Seetone)
verlieren ihre Scherfestigkeit bei einer
Störung des natürlichen Zustands
Tragwirkung von Tiefgründungen (z.B. Pfähle)
sind stark vom Herstellungsverfahren bzw.
dem Eingriff / unvermeidliche Störung in den
strukturempfindlichen Baugrund abhängig
Schadensfälle und große Setzungen
bedeuten höhere Risiken für Investoren

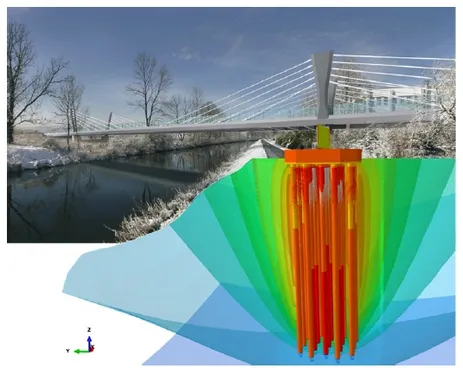

Mischgründung der Pylone

Gründung der Pylone: je 80 MN
-> Pfahlgründung mit 17 Pfählen, Ø 1,2m,
L = 45 m, Achsenabstand 3,7 m
-> Baugrundverbesserung:
- 44 Stichdrains
- 68 CMC Verdrängungssäulen Ø 0,4 m
-> Bodenpressung ca. 15% der
ständigen Lasten
nach Herstellung der Bohrpfähle
-> bis 3,5 cm
nach Herstellung der CMC-Säulen
-> bis 5,5 cm (+2 cm)
nach Fertigstellung des Rohbaus
-> bis 7 cm (+1,5 cm)

Geotechnisches Monitoring

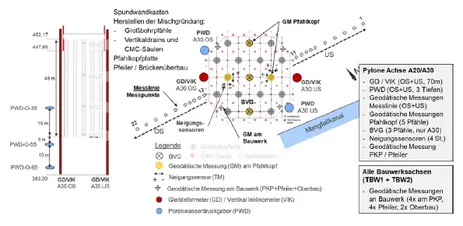

Messkonzept für der Pylon A30 (Mangfallbrücke, Rosenheim)

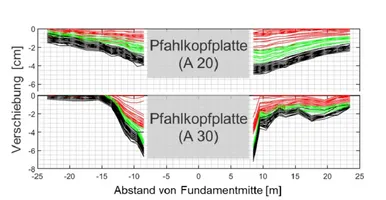

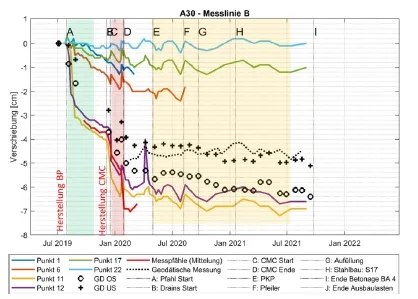

Ergebnisse Setzungsmessungen
div. Messsysteme A30
Auswertung Porenwasserüberdrücke A30 in
35m (rot), 55m (grün) und 65m (blau)

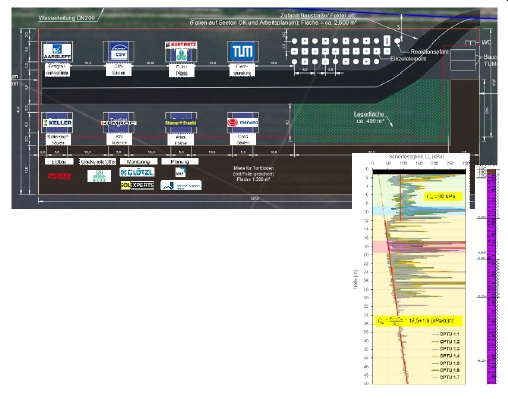

Forschungsprojekt: SEBRO

Effizientes und nachhaltiges Bauen auf strukturempfindlichem gering tragfähigem Untergrund

Motivation

- Starke Abhängigkeit der Tragfähigkeit von Tiefgründungen
  von herstellungsbedingten Störungen strukturempfindlicher
  feinkörniger Böden
- Strukturempfindliche feinkörnige Böden kommen oft in ver-
  gleichsweise dicht bevölkerten Regionen Südbayerns (z.B.
  Starnberg, Lindau und um Rosenheim) vor — verhältnismäßig
  großer Bedarf an leistungsfähigerer Infrastruktur sowie an
  Flächen für Industrie, Wirtschaft und Wohnen
- Steigerung der Effizienz und Nachhaltigkeit von Gründungen
  in strukturempfindlichen Böden; Ressourcen schonen
- Wissenschaftliche Betrachtung des Problems, die weit über
  den aktuellen Stand der nationalen und teilweise
  internationalen Forschung reicht, ist erforderlich

Ziele

- Starke Abhängigkeit der Tragfähigkeit von Tiefgründungen
  von herstellungsbedingten Störungen strukturempfindlicher
  feinkörniger Böden
- Strukturempfindliche feinkörnige Böden kommen oft in ver-
  gleichsweise dicht bevölkerten Regionen Südbayerns (z.B.
  Starnberg, Lindau und um Rosenheim) vor — verhältnismäßig
  großer Bedarf an leistungsfähigerer Infrastruktur sowie an
  Flächen für Industrie, Wirtschaft und Wohnen
- Steigerung der Effizienz und Nachhaltigkeit von Gründungen
  in strukturempfindlichen Böden; Ressourcen schonen
